LUX Pavillon

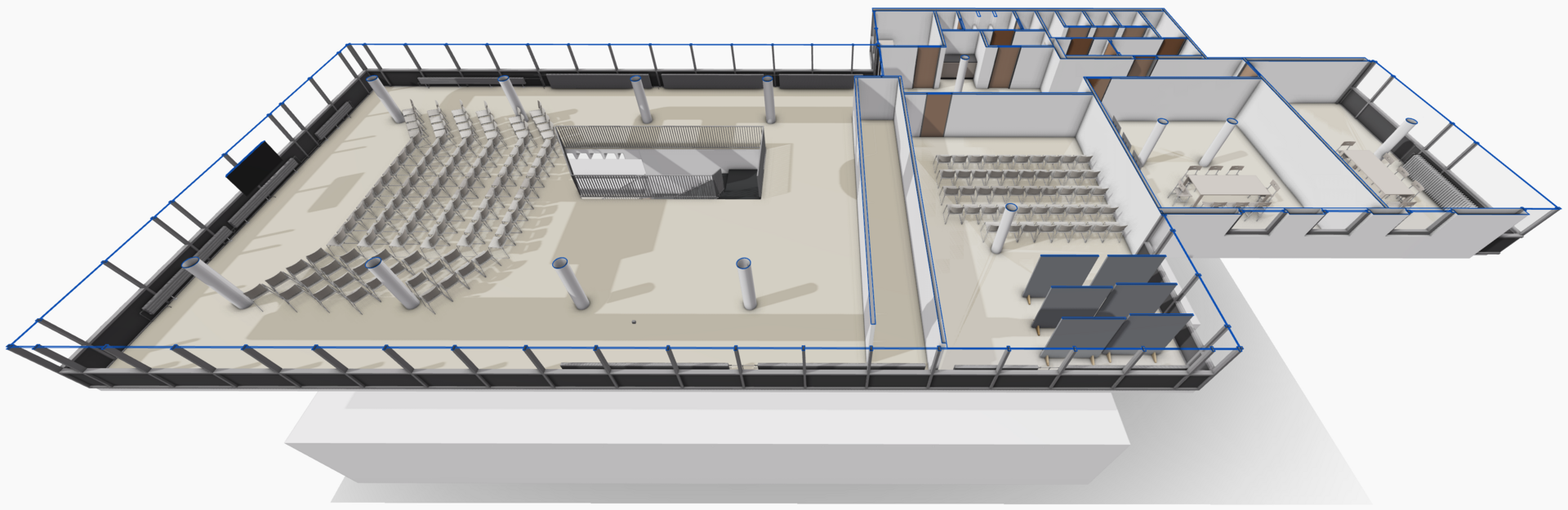

Der gläserne Pavillon wurde mit Leica RTC360 (stationär), Leica BLK2go (SLAM) und Matterport-Pro2 vollständig gescannt. Aus der registrierten Punktwolke entsteht in Revit ein detailgetreues BIM-Modell; derzeit wird die Haustechnik gewerkeweise ergänzt. Live-Sensoren (Raumklima, Belegung, Energie) werden via Autodesk Tandem direkt auf die digitalen Bauteile gemappt, sodass ein kontinuierlich aktualisierter Digital Twin für Lehre, Forschung und Gebäudebetrieb entsteht.

Geplante Nutzung

• BIM-Lehre: Studierende üben Scan-to-BIM-Workflows, IFC-Exporte und Kollisionsprüfungen am realen Digital Twin

• Smart-Building-Forschung: Analyse von Live-Sensordaten (CO₂, Temperatur, Belegung) und KI-gestützte Regelstrategien

• AR/VR-Demonstratoren: Interaktive HoloLens- und Quest-Rundgänge durch Architektur- und TGA-Modelle

• Betriebsmonitoring: Echtzeit-Dashboard in Autodesk Tandem für Energie-, Komfort- und Wartungskennzahlen

• Pilotprojekt CAFM-Integration: Verknüpfung von Bauteilen mit Wartungs-Tickets und QR-Code-Ankern vor Ort

• Showcase für Partner: Präsentationen zu Digitalisierung, Photogrammetrie und IoT-gestütztem Gebäudebetrieb

Studierende können das Modell bereits jetzt als Datenbasis für Bachelor- und Masterarbeiten verwenden. Bis 2026 soll der Bestand vollständig as-built vorliegen.

19.08.2024 - 01.02.2026

Christian Deichmann
christian.deichmann (at) hs-mainz.de

Philipp Schäfer
philipp.schaefer (at) hs-mainz.de

Fabian Naethbohm
fabian.naethbohm (at) hs-mainz.de

Süleyman Sari
sueleyman.sari (at) hs-mainz.de

Marvin Paßekel
marvin.passekel (at) hs-mainz.de

Martin Salewski
…

Max Weber
max.weber (at) hs-mainz.de

Kilian Schüttler
kilian.schuettler (at) hs-mainz.de

bim.labor

Energielabor

Smart Building Reallabor

Zusatzinfos (Quick Facts)

• Scan-Setup: 120 RTC360-Standpunkte | 3 BLK2go-Rundgänge | Matterport-Innenraumtour
• Datenvolumen: ~7 Mrd Punkte, 12 GB Master-E57
• Modellplattform: Revit 2024 (+ CloudWorx)
• Aktueller LOD: 300 (Architektur) | TGA in Arbeit
• IoT-Anbindung: CO₂-, Temp-, Präsenz-Sensoren → Tandem-Dashboard
• Geplante AR/VR-Showcases: SS 2025 (HoloLens, Quest 3)
• Nutzung: BIM-Lehre, Smart-Building-Forschung, Live-Betriebsmonitoring
• Matterport Rundgang
